產品介紹 / HITACHI

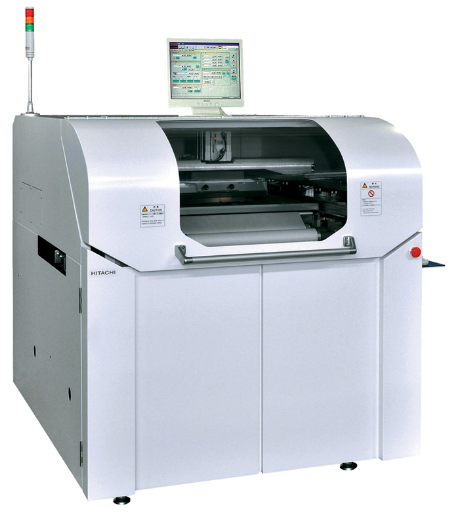

HP-07/HP-08
高剛性、高精度、高速機械構造
高填充、高穩定性
新型清潔單元
高精度識別定位系統
完善的輔助
高填充、高穩定性
新型清潔單元
高精度識別定位系統
完善的輔助
詳細介紹
| 項目 | 單位 | HP-07 | HP-08 |
| 基板尺寸 (L x W) |
mm | Min 50x50~Max 620x510 | |
| 基板厚度 | mm | 0.4~5.0 | |
| 適用網板尺寸 (L x W) |
mm | 750x750或736x736 | |
| 基板傳送方向/導軌基準 | -- | 左->右,右->左 | |
| 傳送高度 | mm | 895~930 | |
| 重複定位精準 | mm | +- 0.0125 | +- 0.010 |
| 印刷週期 | Sec | 約八秒 (不含印刷時間) |
約六秒 (不含印刷時間) |
| 氣源(使用空氣壓) | Mpa | 0.49~0.69 | |
| 電源電壓/功率 | -- | 三相AC380V 50Hz 3KVA (200V選配件,60Hz選配件) |
|
| 外觀尺寸(LxWxH) | mm | 1,314x1,630x1,430 顯示器除外 |
|
| 重量 | Kg | 約1,000kg | |
| 攝像頭 | -- | CCD攝像頭一台 上下兩個鏡頭 LED亮度自動設定 Mark形狀最佳化功能 |
|
| 操作˙顯示系統 | -- | Windows XP | |
| HDD可存儲程式數 | -- | 2,000個 | |
| 標準配置 | 10mm間距頂針/ 捲紙式網板清潔功能/基板停止位置、寬度、厚度 |
||
