GC-Power Place

  • 適用於Win/2000/XP/Vista/Win 7/win8/win10系統
  • 依客戶需求，提供中文(繁/簡)，英文及日文版本
  • 可讀任何Gerber(包含PADS，PCAD，Allegro，Pctel…等)，並有Gerber定義機制，保證可處理任何種類的Gerber File

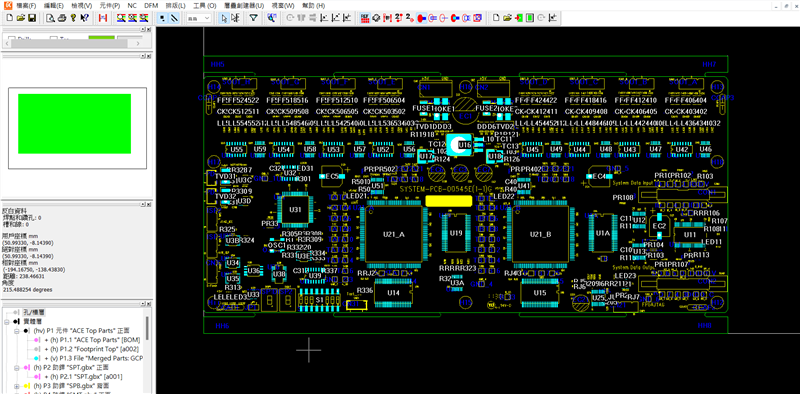

  • 包含GC-CAM功能，可修改PAD及Trace，並存為Gerber格式，供PCB或鋼板的用途
  • 除X，Y，角度，Comp ID及料號外，連同PCB長寬/連版資訊及Mark點 也可一同輸出
  • 提供GC-BASIC供工程師開發新的功能可客製化顧客需求，讓功能無限延伸
  • 不同廠牌的設備前端作業只需做一次，可輸出不同的離線軟體格式
  • 若有不同廠牌機型的線別，可做線平衡優化
  • BOM表帶入功能具有數量比對，位置比對等防呆功能，並支援客戶料號與SMT料號互轉
  • 若無文字層可由Gerber的PAD產生文字層

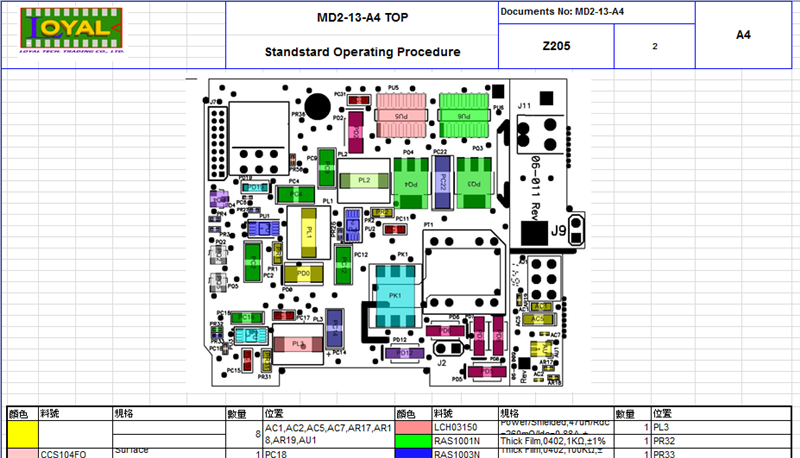

  • 獨家開發SOP輸出，並為活動表單，可依不同呈現需求調整
  • 位號辨識能力，若無ＸＹ座標檔時，可由文字層抓取，加以辨識
  • CADXY與Gerber中心點合併，調整正確的中心座標
同時耀景科技也有代理GC-Power Prevue，
GC-Power Prevue是專門讀取GC-Power Place的View軟體，
可用更經濟的成本來讀取Gerber與GC-Power Place工作檔!!

詳細介紹

GC－Power Place

GC-Power Place可輸入資料
*Gerber : RS-274-X ， RS-274-D
*CAD : 任何 XY Location  ASCII文字檔
*Option:ODB++，EDIF4 0 0 ，IPC-2581
*Graphicode : *.pwk ，*.cwk，*.xwk， *.gwk
*Other:AutoCAD(*.dxf/*.dwg) ，HPGL(*.PLT)，Barco(*.dpf)

GC-Power Place可輸出資料
*SMT格式 :JUKI，YAMAHA，SAMSUNG，PANSONIC，FUJI， SONY，HITACHI…
*Gerber : RS-274-X，RS-274-D
*AOI : Gerberlink (Agilent) ， AIMSLink ( IRSI) ， MVT-Link ( MVT) ，OMRON
